Правильное подключение и установка насоса в колодец

Полноценный водопровод в частном доме обеспечивает установка насоса в колодец. Забор воды из шахты возможен двумя устройствами, поверхностным и погружным аппаратом.

Каждый вариант предусматривает использование центробежных или вибрационных агрегатов. Применение поверхностного устройства ограничено глубиной водоносного слоя, не более 10 метров, а погружная помпа способна достать воду с глубины 60 метров.

фото6

Необходимые материалы и инструменты

Чтобы оперативно выполнить установку погружного или поверхностного аппарата в колодце, завести в дом водовод и установить автоматику для запуска и контроля за водоснабжением, необходимо провести подготовительные работы.

Приобрести материалы и оборудование, которые понадобятся для монтажа системы:

  • погружную или поверхностную помпу;
  • комплект оборудования автоматики с гидроаккумулятором;
  • напорный шланг;
  • разводящий тройник для погружного варианта;
  • обратный клапан;
  • фильтр грубой очистки для поверхностного варианта;
  • фитинги;
  • утеплитель;
  • геотекстиль;
  • трос из нержавеющей стали;
  • кабель для подачи электричества на помпу;
  • вспомогательные материалы для крепления и гидроизоляции.

Для реализации монтажных работ потребуется инструмент и оборудование:

  1. Лопаты, лом.
  2. Болгарка.
  3. сварочный агрегат.
  4. Электродрель.
  5. Шуруповерт.
  6. Рулетка.
  7. Комплект рожковых и торцовочных ключей.

Правильное подключение

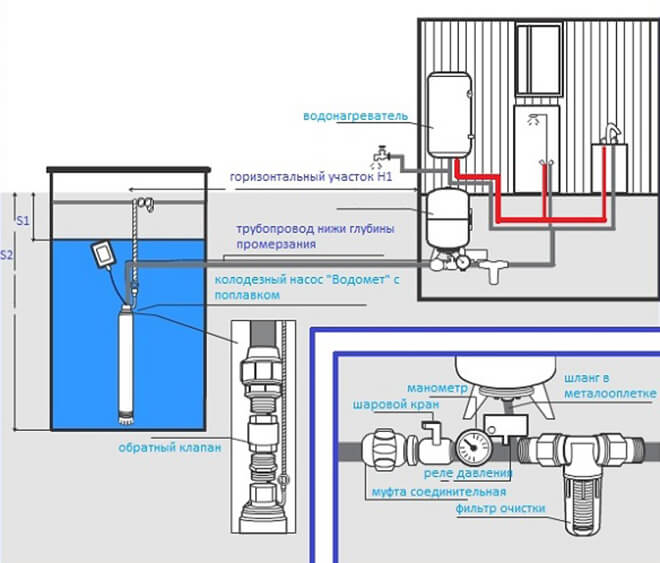

фото2

Монтаж погружного аппарата и установка поверхностного выполняются с подсоединенной напорной трубой. Несмотря на разницу в использовании, оба шланга, напорный и всасывающий, по своим параметрам должны соответствовать требованиям:

  • жесткости – перепады давления не должны влиять на форму трубы;
  • износостойкости – абразивные элементы в воде не должны повредить ее;
  • морозостойкости – не деформироваться при эксплуатации в период низких температур;
  • экологической безопасности – питьевой шланг должен быть изготовлен из материалов, не выделяющих токсичных веществ;
  • диапазону рабочей температуры от +1 °С до +40 °С.

Этим требованиям отвечают изделия из поливинилхлорида (металлопластик и полипропилен), показанные на рекламных фото. Шланги применяют для подъема воды и перемещения в дом или накопитель на даче, а фиксация их на патрубках насоса, тройника, адаптера осуществляется с помощью фитингов.

Как подвесить и закрепить своими руками

Чтобы в период эксплуатации аппарат не оказался на дне, необходимо надежно закрепить его со шлангом на стене шахты на металлической конструкции.

  1. Из стального уголка, с помощью сварочного агрегата, изготавливается рама квадратной формы с кронштейнами по углам для фиксации к стенке.
  2. По диагоналям квадрата ввариваются два швеллера, и в месте их пересечения делается отверстие.
  3. Рама с помощью кронштейнов жестко фиксируется сверху обсадной трубы шахты.
  4. В отверстие в швеллере пропускается стальной трос, на его конце обжимается петля, чтобы он держался на конструкции.
  5. К страховочному тросу подвешивается помпа и с его помощью извлекается из колодца.

Такой вариант подвешивания агрегата в шахте гарантирует сохранность устройства.

Чтобы не допустить потерю аппарата из-за обрыва каната, для страховки используется трос из нержавеки.

Как установить погружной аппарат

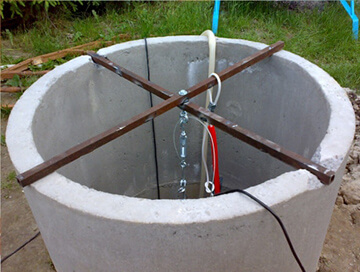

фото3
В установке агрегата в источник участие должны принимать не менее двух человек. Монтажные работы системы от колодца до дома выполняются в следующей последовательности:

  • готовится проект водоснабжения, учитывающий модель погружного агрегата, систему автоматики, необходимое количество материалов для сборки водовода;
  • производится закупка оборудования, материалов и необходимых инструментов;
  • между шахтой и домом выкапываем траншею под водяную трубу, учитывая холода в вашем регионе и шириной 50 см. На дно рва насыпается (20 см) слой крупнозернистого песка, затем расстилается полотно геотекстиля для защиты трубопровода от грунтовой и поверхностной воды с абразивным песком;
  • на подготовленное основание укладываем в траншею трубы высокого давления из металлопластика или полипропилена, не поддающиеся коррозии, предварительно обернув теплоизоляционным материалом;
  • закрываем уложенную плеть водовода полотном геотекстиля;
  • в стенке шахты, на уровне дна траншеи, вырезаем отверстие под трубу, в которую вставляем оставленный конец водовода, длина ее должна составлять 30–40 см. Место вхождения трубопровода в колодезную камеру гидроизолируется;
  • к погружному электронасосу через штуцер подсоединяем клапан, к нему сквозь муфту – трубу высокого давления. Отрезок водовода заранее вымерялся с учетом глубины водоносного слоя. К специальному кронштейну на помпе подсоединяем страховочный трос из нержавеющей стали, а к электродвигателю – кабель. Провод закрепляем на трубе пластиковыми хомутами, чтобы не провисал;
  • над колодцем устраиваем из металлического уголка решётку для крепления страховочного троса;
  • в шахте, на конце трубы водовода, фиксируем тройник с шаровым краном, который служит для аварийного слива воды. Отвод от тройника, направленный в колодец, предназначен для подсоединения напорного трубопровода с помпой;
  • опускаем вручную подготовленную плеть с помпой в источник и закрепляем трос на кронштейне. Соединяем с патрубком тройника трубопровод от агрегата, используя сантехническую пасту для герметичности. Кабель от насоса прокладываем по траншее к дому;
  • для подачи воды в дом под фундаментом заводим водовод с кабелем в техническое помещение. Шланг подсоединяем к гидроаккумулятору, а кабель подключаем к автоматике;
  • приступаем к пусконаладочным работам, запускаем агрегат, проверяем на герметичность. После испытания зарываем траншею и приступаем к эксплуатации водоснабжения.

Чтобы обеспечить безаварийную и длительную эксплуатацию системы, шланг из ПВХ необходимо приобретать в специализированном магазине.

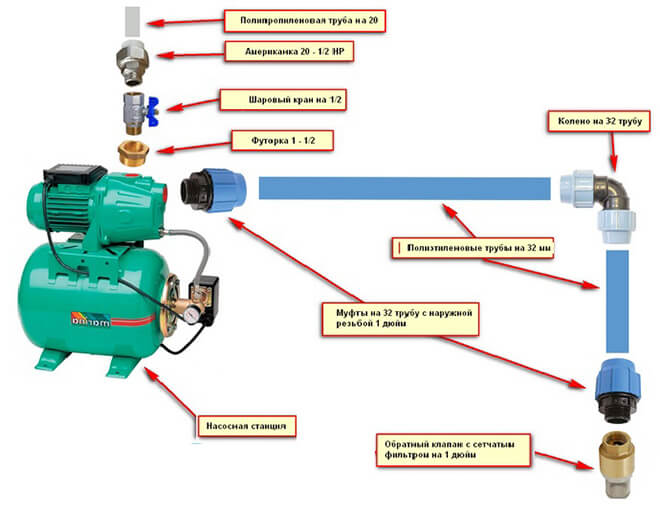

Монтаж поверхностного аппарата

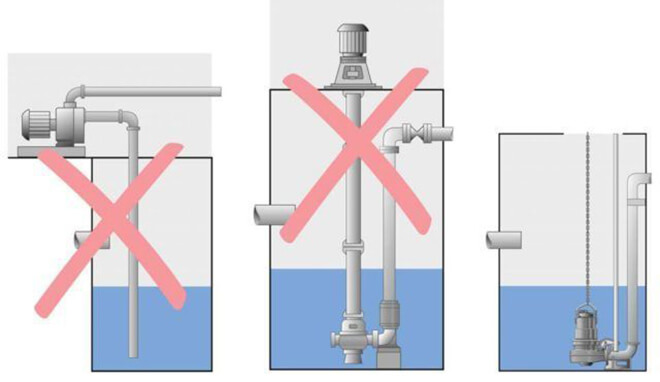

фото4
Для автономного водоснабжения наличие водоносного горизонта в шахте на глубине 8 метров позволяет использовать недорогой и надежный агрегат, который можно установить над источником своими руками.

Чтобы для забора воды в колодце подключить поверхностный насос без ошибок, необходимо выполнять пошаговую инструкцию. Последовательность в проведении монтажа обеспечит безаварийную эксплуатацию системы водоснабжения:

  • проектные и подготовительные работы выполняем аналогично описанному варианту установки погружного изделия;
  • в кессоне, заглубленном у колодца ниже уровня промерзания грунта, закрепляем помпу на неподвижное основание при помощи болтов или анкеров. Между агрегатом и основанием кладем резиновую антивибрационную прокладку;
  • к водонапорному шлангу длиной не более 10 метров подсоединяем обратный клапан и фильтр грубой очистки. Второй конец трубы совмещается с всасывающим патрубком насоса;
  • трубу водовода, ведущую в дом, подсоединяем к напорному патрубку аппарата и прокладываем в траншее вместе с кабелем по варианту с глубинным устройством;
  • шланг с проводом заводим в техническое помещение и подсоединяем к гидроаккумулятору с системой автоматики;
  • опускаем шланг с обратным клапаном и фильтром через отверстие в стене колодца, проделанное на глубине ниже уровня промерзания грунта, в водоносный слой. Заливное отверстие на насосе используем для заполнения водой всасывающей трубы. Запускаем аппарат и закачиваем жидкость в систему, выдавливая воздух из напорного шланга;
  • закрываем в доме распределительный кран внутренней системы потребления воды и после сброса воздуха наполняем гидроаккумулятор, создавая нормативное давление, до 3,5 атмосфер.

Для работы в зимний период кессон, в котором установлен аппарат, и верх источника должны быть утеплены.

Подключение гидроаккумулятора и автоматику

Чтобы обеспечить бесперебойную подачу воды, недостаточно знать, как подключить аппарат, важно защитить двигатель помпы от перегрева. В системе автономного водоснабжения агрегаты с встроенной автоматикой защищены от перепадов напряжения и работы на сухую, когда недостаточно воды в шахте. Контроль за работой помпы позволяет регулировать давление и напор жидкости в соответствии с заложенными параметрами в программе.

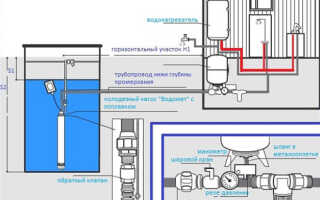

фото5

Для обеспечения дома водой в автоматическом режиме используются две системы: гидропневматическая и электронная.

1 ) В схеме с гидроаккумулятором емкость гидронакопителя с контролирующим блоком реле, установленные в техническом помещении, обеспечивают регулировку давления в трубопроводе:

  • давление в системе контролирует датчик. При снижении напора, когда помпа перестает всасывать воду, колодец мелеет, электродатчик передает сигнал на контролирующее реле, работающее как выключатель, и агрегат перестает качать.

2 ) Электронная структура автоматики с помощью цифровых мини-блоков, установленных в трубопроводе или в насосе, повышает качество работы и защиты аппарата:

  • встроенные в шланг высокого давления датчики потока отключают помпу, если в системе заканчивается жидкость, опускается уровень водоносного слоя.
  • датчики минимального давления, смонтированные в корпусе агрегата, обеспечивают поддержание его в системе не менее 3,5 атмосфер. Если потребления воды нет, давление в гидроаккумуляторе нормативное, помпа отключается. Когда кран открывается, происходит расход жидкости, давление опускается ниже нормы, включается агрегат. Если оно в накопительном баке не достигает нормативного, выполняется настройка напорного клапана.

При установке насоса в колодце важно знать, как работает автоматика, защищающая агрегат от аварийных ситуаций, обеспечивающая стабильную подачу воды в дом.
