Суть ремонта погружного насоса (скважинный/глубинный)

фото3
Установки для водоснабжения загородных домов и дач могут сломаться или перестать обеспечивать необходимым количеством воды.

Если у вас есть минимальный набор инструментов и навыки пользования ими, то вы сможете самостоятельно произвести ремонт погружных насосов.

Устройства и основные узлы

В настоящее время в России можно найти гидроаппаратуру производителей Италии, США, Германии, Франции, Дании: ZDS, PEDROLLO, CALPEDA, WILO, Busch, GRUNDFOS, Tapflo и другие; российских компаний Джилекс, Ампика, Пинский ОМЗ, ГМС Ливгидромаш.

Погружные насосы предназначены для откачивания воды из скважин, колодцев или подвальных помещений зданий и при необходимости подачи её в разборную сеть водоснабжения. При этом рабочая область у них погружается в жидкость, из-за чего их так называют.

Существует несколько типов этих устройств:

  1. Центробежные, у которых главным элементом является крыльчатка (рабочее колесо) или винт.Примером их могут служить «Водомет», «Водолей», «Вихрь», «Спрут».
  2. Вибрационные, у которых во главе стоит поршень.Примером их может служить насос «Малыш».
  3. Вихревые, похожие на центробежные, но отличаются большей круговой скоростью жидкости.Примером может служить вихревой насос «Вихрь».

На заметку: центробежные установки делятся на штанговые, когда гидравлическая часть с электродвигателем находятся в разных местах, а соединены между собой штангой, и бесштанговые, когда электродвигатель объединен с гидравликой.

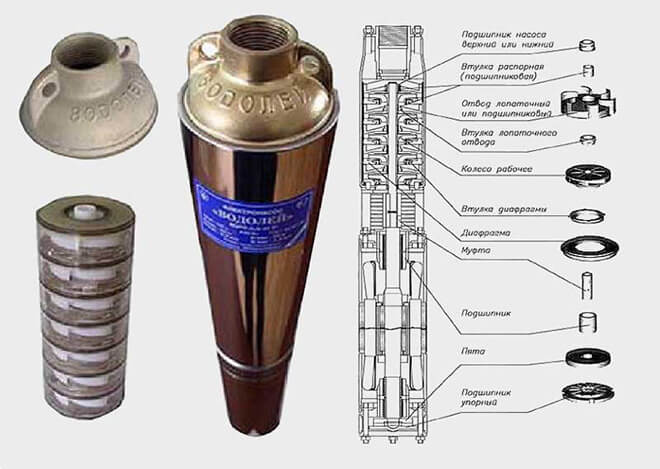

К основным узлам центробежных аппаратов относятся:

  • рабочее колесо или винт/шнек;
  • электродвигатель;
  • штанга;
  • сальниковые блоки;
  • соединительные муфты;
  • подшипники.

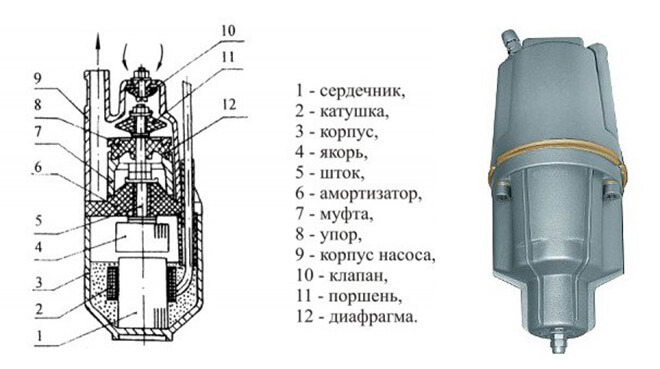

К основным узлам вибрационных аппаратов относятся:

  • корпус рабочей части;
  • блок привода;
  • электрическая катушка;
  • поршень;
  • диафрагма;
  • клапан
  • амортизатор;
  • упор;
  • муфта.

Поломки глубинного аппарата, причины и решение

Рассмотрим возможные поломки центробежных установок

фото2

  1. Гудит, но воду не качает (или слабо течет).Причина: износ/разрушение или заиливание крыльчатки; увеличение зазора между винтом и корпусом аппарата; засорение фильтра грубой очистки мусором; самопроизвольное раскручивание гайки крепления крыльчатки к валу рабочей части; поломка шпонки, соединяющей импеллер с валом агрегата, падение сетевого напряжения.Решение: прочистить/заменить крыльчатку/винт, восстановить крепеж колеса на валу, очистить фильтр от мусора, установить стабилизатор тока.
  2. Выбивает пробки при включении.Причина: короткое замыкание обмотки статора или якоря электродвигателя, пробой провода питания, заклинивание аппарата инородными частицами между крыльчаткой/винтом и корпусом, пониженное напряжение в сети.Решение: отсоединить электродвигатель от гидравлического блока, проверить его на работоспособность, прокрутить вал, при необходимости –прочистить агрегат от засора, проверить исправность электрического провода, узнать, есть ли напряжение питания, при необходимости – установить стабилизатор.
  3. Насос перегревается и сильно вибрирует.Причины: попадание инородных частиц между крыльчаткой/винтом и корпусом, что приводит к трению этих частиц, отчего последний нагревается. Вибрация аппарата возможна при частичном разрушении лопастей, при износе подшипников.Причины перегрева электродвигателя: попадание инородных частиц в гидравлическую часть аппарата и трение их о корпус, что создает дополнительную нагрузку на двигатель, отчего он перегревается; пониженное напряжение питания; попадание жидкости в мотор из-за нарушения герметичности уплотнений; утечка масла (работа всухую). Причина вибрации электродвигателя – износ подшипников.Решение: очистка гидравлического блока, замена сальниковых уплотнений электродвигателя, подшипников, установки стабилизатора напряжения.
  4. Низкое давление жидкости, насос еле качает.Причины: заиливание крыльчатки/винта; увеличенный зазор между импеллером/винтом и корпусом из-за износа крыльчатки/винта; засорение фильтра мусором; низкое напряжение в сети.Решение: очистить фильтр, крыльчатку/винт или заменить изношенный импеллер; установить стабилизатор.
  5. Шумы при работе.Причины: ослабление гаек крепления рабочего колеса к валу агрегата, износ шпонки рабочего колеса, подшипников, муфты.Решение: проверить крепеж крыльчатки на валу, заменить подшипники, муфту.
  6. Механические дефекты.К этому виду нарушений работоспособности погружных гидроагрегатов относятся дефекты изготовления, сборки и монтажа. Также к ним относится износ рабочего органа, подшипников, сальниковых уплотнений.Дефекты при изготовлении деталей устройств, сборке и монтаже проявляются сразу. При этом допускают замену аппарата у продавца. Изношенные детали заменяют.
  7. Скачки напряжения.При скачках бывает повреждение кабеля, перегорание обмотки статора или якоря и, возможно, обеих обмоток.Решение: применение стабилизатора напряжения при частых скачках тока в сети.
  8. Заиливание.Заилиться, т. е. затянуться илом или песком может рабочий орган установки. При этом если она работает не постоянно, то ил или песок могут слежаться/уплотниться, тем самым заклинив электродвигатель, что при следующем включении агрегата может привести к выбиванию пробок или перегоранию электродвигателя при их несрабатывании. Если установка работает постоянно, то к ее рабочему элементу может налипать ил или песок, что приведет к снижению её производительности.Решение: применение аппарата с верхним расположением всасывающего патрубка; своевременно очищать место расположения агрегата от ила или песка; периодически вынимать аппарат, отключив его от электропитания, для очистки.
  9. Разрыв кабеля.Причины механического повреждения: перелом, пережим, предельное натяжение кабеля.Решение: укладка от источника подключения до насоса через трубы, броню рукава, кабель-каналы для защиты от механического повреждения; применение достаточной длины.

Рассмотрим возможные поломки вибрационников

фото4

  1. Гудит, но воду не качает (или очень слабо течет).Причины: смещение электромагнита, износ клапана, сминание амортизатора или ослабление его крепления, износ поршня, пониженное напряжение в сети.Решение: обтяжка крепления корпусов, поршня, амортизатора; замена клапана, амортизатора, поршня; закрепление магнита на место; установка стабилизатора напряжения.
  2. Выбивает пробки при включении.Причины: обрыв или замыкание в кабеле или в катушке электромагнита; ложное срабатывание пробок при включении; перегрев электромагнита из-за низкого напряжения в сети; попадание жидкости в камеру электропривода из-за разрушения компаундной заливки.Решение: замена кабеля, катушки; проверить или заменить пробки; установка стабилизатора; устранение нарушения герметичности корпуса; восстановить крепление электромагнита.
  3. Перегревается устройство и сильно вибрирует.Причины: ослабление крепления поршня, амортизатора или электромагнита. Причиной перегрева электропривода может быть пониженное напряжение в сети.Решение: восстановить крепеж поршня, амортизатора; жестко закрепить на место электромагнит, установить стабилизатор.
  4. Низкое давление, еле качает.Причины: ослабление крепления поршня, амортизатора или электромагнита; износ клапана; пониженное напряжение в сети.Решение: закрепить поршень, амортизатор и электромагнит; заменить клапан; установить стабилизатор.
  5. Шумы при работе.Причины: ослабление крепления поршня, амортизатора, электромагнита.Решение: закрепить поршень, амортизатор, электромагнит.
  6. Механические дефекты.К этому виду нарушений работоспособности вибрационных устройств относятся дефекты при изготовлении деталей, сборке и монтаже агрегата, а также износ узлов: поршня, амортизатора, клапана, упора.Дефекты при изготовлении деталей, сборке и монтаже не устраняются, а меняется весь прибор. Изношенные меняются на новые.
  7. Скачки напряжения.Могут привести к нарушению кабеля, а также к перегоранию катушки электромагнита.Решение: установить стабилизатор напряжения.
  8. Заиливание.Заиливание может привести к ускоренному износу клапана, поршня.Решение: периодически очищать место установки от ила и песка.
  9. Разрыв кабеля.Причина: механическое повреждение – перелом, пережим, предельное натяжение кабеля.Решение: укладка шнура от источника питания до аппарата в трубы, в броне рукава, в кабель–каналы для защиты от механического повреждения; использование достаточной длины.

Как правильно разобрать

фото5

Сначала отключают питание, затем демонтируют, отсоединяют напорный трубопровод и производят его разборку:

  • снимают фильтр грубой очистки;
  • разъединяют моторную часть с гидравлической.

Разборка гидравлического блока:

  • гидравлическая часть зажимается тисками за напорный патрубок;
  • откручивается корпус;
  • с вала снимаются все детали;
  • при необходимости меняют изношенные или поломанные;
  • детали промываются, затем собираются на вал.

Важно: чтобы не перепутать детали, их нужно укладывать в порядке разборки или надевать на какую-либо ось/стержень, не меняя положение.

Разборка мотора:

  • он устанавливается крышкой вверх;
  • откручивается крышка, снимается уплотнительная прокладка;
  • сливается масло;
  • с помощью пресса нижняя крышка мотора осаживается вниз, стопорное кольцо освобождается, затем вынимается;
  • легкими ударами киянки по концу вала выбивается нижняя крышка с ротором;
  • вынимается ротор двигателя с подшипниками;
  • при необходимости замены снимаются подшипники с вала и сальник с верхней крышки мотора;
  • обмотки проверяются; если нужно, статор отправляется на ремонт.Сборка производится в обратной последовательности.

Ремонт деталей скважинного аппарата своими руками

Чтобы сделать ремонт скважинных устройств, их сначала обесточивают, затем извлекают наверх и отсоединяют от напорной трубы.

Замена поршня:

  • откручиваются стяжные болты;
  • снимается корпус:
  • откручиваются гайки со штока;
  • снимается клапан со штока;
  • устанавливается новый;
  • закручиваются гайки крепления клапана на шток;
  • ставится на место корпус;
  • обе части стягиваются болтами.

Замена клапана:

  • откручиваются стяжные болты;
  • снимается корпус гидравлической части;
  • откручивается крепление клапана;
  • снимается старый;
  • новый клапан прикручивается на корпус;
  • корпус устанавливается на место;
  • обе части скрепляются стяжными болтами;
  • в емкости с водой проверяется работа установки.

Замена катушки:

  • открутить стяжные болты;
  • снять корпус гидравлической части;
  • снять поршень в сборе с диафрагмой, муфтой, амортизатором и якорем;
  • прогреть горелкой или на электроплитке компаундную заливку электромагнита до размягчения;
  • вынуть электромагнит из моторного корпуса;
  • очистить его гнездо;
  • снять катушку с сердечника;
  • отсоединить кабель питания;
  • заменить катушку;
  • припаять кабель питания и заизолировать места пайки трубками ПВХ;
  • установить катушку на сердечник;
  • поставить катушку с сердечником точно на место в моторный отсек;
  • залить электромагнит эпоксидной смолой по инструкции;
  • через 15-30 минут долить смолы до верхнего уровня сердечника;
  • дать затвердеть смоле в течение суток;
  • установить якорь в сборе на моторный отсек;
  • поставить на место корпус насосной части;
  • установить стяжные болты;
  • в емкости с водой проверить работу агрегата.

Замена нагнетающего патрубка:

  • для ремонта глубинных насосов их нужно обесточить, поднять на поверхность, затем отсоединить напорную трубу;
  • открутить обратный клапан;
  • открутить нагнетающий патрубок;
  • закрутить новый нагнетающий патрубок, предварительно подмотав на резьбу ФУМ-ленту или ФУМ-нить;
  • прикрутить обратный клапан, сделав подмотку резьбы ФУМ-лентой или ФУМ-нитью;
  • присоединить напорную трубу;
  • опустить аппарат в скважину;
  • подключить электропитание.

Теплоизоляция двигателя:

  • чтобы заменить теплоизоляцию двигателя, нужно разъединить гидравлическую и моторную части;
  • снять стопорное кольцо;
  • извлечь уплотнение, на его место установить новое;
  • собрать агрегат;
  • присоединить напорный трубопровод;
  • опустить агрегат в скважину;
  • подключить питание.

Вытекла жидкость из двигателя:

  • отсоединить моторную часть;
  • установить двигатель вертикально, крышкой вверх, открутить крышку мотора;
  • залить экологически чистое нетоксичное масло (некоторые мастера советуют заливать вазелиновое масло);
  • проверить целостность прокладки; при необходимости – заменить;
  • прикрутить верхнюю крышку;
  • присоединить моторную часть к гидравлической;
  • опустить устройство в скважину;
  • подключить питание.

Обрыв штока
Чтобы отремонтировать шток самостоятельно, нужно обесточить устройство, поднять его на поверхность, отсоединить напорную трубу, затем приступать к ремонту самого погружного насоса:

  • открутить стяжные болты;
  • снять крышку гидравлической части;
  • вынуть шток в сборе;
  • снять с него поршень, упор, муфту;
  • открутить гайки крепления штока к амортизатору и снять его;
  • вынуть из моторного отсека якорь с хвостовиком штока;
  • удалить хвостовик штока из якоря;
  • вставить новый шток в якорь;
  • надеть амортизатор на него, закрутить гайки крепления;
  • надеть на шток муфту, упор, поршень и закрутить гайку крепления;
  • законтрить гайку или накернить конец штока;
  • установить крышку гидравлической части;
  • закрутить стяжные болты;
  • присоединить напорную трубу;
  • опустить установку в скважину;
  • подключить питание.

Засоры

Засориться могут аппараты центробежного, вихревого типа и винтовые.
Чтобы очистить установку от ила, солевых отложений и налипшего песка, его нужно обесточить, достать на поверхность земли, отсоединить напорную трубу, разъединить гидравлическую часть и мотор.
Затем разобрать все детали помпы с вала.
Промыть все узлы, фильтр грубой очистки, при необходимости заменить изношенные детали, затем собрать все в обратной последовательности.
Присоединить напорную трубу, опустить агрегат на рабочее место, подключить питание.

Увеличение срока эксплуатации

Осмотр/ревизия мотора

Чтобы аппарат прослужил дольше, ему нужно минимум 2 раза в год делать ревизию. Для этого проверять:

  • уровень масла в моторах центробежных и винтовых агрегатов;
  • целостность компаундной заливки в вибрационных установках;
  • степень износа подшипников;
  • целостность кабеля питания;
  • целостность корпуса;
  • чистоту поверхности агрегата.

Осмотр/ревизия помпы

Для этого проверять:

  • целостность корпуса;
  • чистоту поверхности агрегата;
  • величину напора жидкости;
  • чистоту фильтра;
  • отсутствие механических шумов при работе установки;
  • свободное прокручивание вала.

Совет: не забывайте хотя бы 2 раза в году, в начале летнего сезона и в конце его, делать ревизию установки и электрооборудования.

Сколько будет стоить

Стоимость ремонта насоса для скважин, а также деталей для их ремонта в каждом городе может быть своя. Приведем среднюю стоимость по каждому из названных агрегатов и узлов к ним.
Стоимость ремонта центробежных, вихревых и винтовых установок обойдется от 2000 рублей и выше.

Стоимость сменных деталей

К вибрационным насосам:

  • поршень – 34 руб.;
  • клапан – 33,60 руб.;
  • рем–комплект (поршень + клапан) – 67,20 руб.;

К центробежным и винтовым агрегатам:

  • сальник – 100 руб.;
  • крыльчатка – от 100 руб.;
  • винт – от 550 руб.;
  • вал насоса – от 260 руб.;
  • конденсатор пусковой – от 300 руб.;
  • электродвигатель – 3500 руб.;
  • торцевые уплотнения – 2550 руб.

Таким образом, можно сделать вывод: восстановление работы электронасоса самостоятельно обойдется гораздо дешевле, чем приобретать новый агрегат или пользоваться услугами сервисов.
